Una guía para principiantes para diseñar matrices para corte láser

Las personas que han dedicado numerosas horas a la duplicación manual y la colocación de una arandela básica o un engranaje compacto en una interfaz de ordenador pueden apreciar la calidad agotadora de tales esfuerzos recurrentes. El desarrollo de una matriz sirve como el método clave para la transición de un enfoque amateur a un procedimiento de fabricación estructurado. Esta técnica va más allá de la mera replicación. En su lugar, se centra en poblar un panel de metal o acrílico a través de la disposición más inteligente posible. En consecuencia, los gastos relacionados con los restos no utilizados se minimizan. Para aquellos que buscan maquinaria superior capaz de gestionar volúmenes de producción sustanciales, un examen de Wisecut es aconsejable, ya que integra la precisión de fabricación con características operacionales accesibles.

¿Por qué son importantes las matrices en el corte láser?

Los operadores que gestionan una empresa comercial o una instalación ocupada reconocen que el tiempo constituye el gasto predominante. Las matrices facilitan la expansión de un único boceto impecable en todo el área operativa en simples momentos. Como resultado, la uniformidad asegura que cada elemento produzca un duplicado exacto. Además, este sistema ayuda a determinar la cantidad precisa de componentes que pueden ocupar un 4× 8 panel. Utilizar formaciones de rejilla organizadas mantiene el mecanismo láser a lo largo de una trayectoria fiable. Dicha consistencia disminuye la degradación mecánica durante un uso prolongado. Además, simplifica el proceso de proporcionar estimaciones de costos a los clientes, dado el claro entendimiento de las tasas de utilización de materiales.

Diseñar su componente base

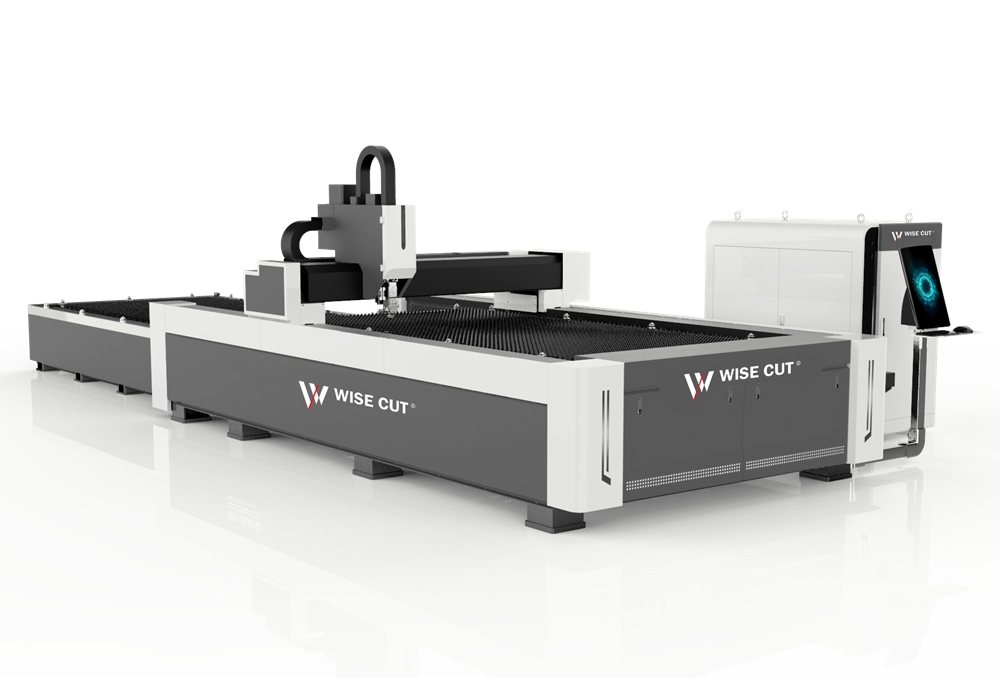

Antes de activar la función de matriz, la forma fundamental requiere la perfección absoluta. Considere este elemento como el diseño principal para la secuencia de fabricación completa. Si aparece una discontinuidad menor en cualquier línea o existe una ruta duplicada involuntaria dentro del artículo principal, tales imperfecciones proliferarán extensamente a través de toda la superficie. Establecer todas las mediciones con cuidado meticuloso. Por ejemplo, al prepararse para fabricar un disco de 50 mm, confirme que el tamaño se alinea exactamente sin discrepancias fraccionales como 50,05 mm. Además, la incorporación de pestañas o microjuntas modestas en el diseño original resulta beneficiosa si persisten preocupaciones con respecto a elementos diminutivos que se deslizan más allá de los soportes en la plataforma de fabricación. En escenarios que exigen un rendimiento industrial robusto, numerosos expertos dependen de una Máquina de corte láser de fibra de mesa de intercambio para mantener la continuidad operativa mientras se organiza el panel posterior de estructuras esenciales.

¿Cómo determinar los parámetros de la matriz?

Los cálculos entran en el proceso aquí, aunque no necesitan intimidar a los participantes. Se hace necesario establecer el desplazamiento, esencialmente el intervalo que separa componentes individuales. Cuando los elementos se posicionan demasiado cerca, la energía térmica generada por el láser corre el riesgo de deformar el delgado residuo de sustancia que queda. Una guía fiable recomienda mantener el intervalo a un mínimo que coincida con la profundidad de la sustancia en fabricación. Adicionalmente, la incorporación de la cerfa se vuelve esencial, representando la anchura precisa del láser. punto focal. El descuido de este factor puede producir componentes disminuidos por meras fracciones de un milímetro. Por lo tanto, esboce la disposición de filas y columnas de acuerdo con las dimensiones completas del equipo’ Plataforma S. Descubrir que la matriz general supera la zona de fabricación efectiva incluso en 10 mm a menudo conduce a ajustes lamentables.

¿Usar las funciones de array de manera efectiva?

La mayoría de las aplicaciones de dibujo, que abarcan tanto sistemas CAD generales como programas láser especializados, incorporan un mecanismo de matriz enfocado. La selección de una matriz lineal se adapta a disposiciones rectangulares sencillas, mientras que una matriz polar acomoda distribuciones circulares, tales como el posicionamiento de los bordes en una herramienta de corte expansiva. Algunos progresivos soluciones incluye funcionalidades de anidación. El anidamento se asemeja a un rompecabezas de disposición estratégica en el que la aplicación pivota y se anida juntos para conservar recursos adicionales. En los casos en que la anidación permanece indisponible, es suficiente confiar en una formación de rejilla ordenada. Esta opción acelera la posterior eliminación de desechos y la recogida de artículos completados para el grupo operacional.

¿Cómo refinar su diseño para la eficiencia?

Al mostrar la rejilla dentro de la interfaz visual, una pausa momentánea permite la evaluación de las regiones desocupadas. Una fila adicional podría integrarse sin problemas después de un sutil reposicionamiento de 5 mm del conjunto. Esta coyuntura implica examinar la trayectoria de la operación de corte. Si el láser requiere la reubicación de la extremidad inferior izquierda a la derecha superior después de cada forma, se acumulan duraciones considerables en períodos de tránsito improductivos. Los esfuerzos para mantener una secuenciacontinua en la trayectoria resultan ventajosos. La consideración del corte de línea común también merece atención. Esta práctica establecida permite que los componentes contiguos utilicen una trayectoria de incisión unificada. Tal enfoque beneficia a formas geométricas como cuadrados y rectángulos reduciendo sustancialmente a la mitad la duración de procesamiento requerida, aunque exige una configuración precisa para evitar daños térmicos en puntos de unión.

Consejos prácticos y comprobaciones finales

La transmisión del archivo al aparato debe seguir una simulación preliminar o verificación del perímetro. Este procedimiento delinea el curso preciso que seguirá el láser en ausencia de activación real de la fuente de energía. La verificación de las entradas y salidas sigue siendo crucial. Estos lugares de entrada designados facilitan la penetración inicial en la sustancia. Posicionarlos a lo largo de los límites vitales de un componente corren el riesgo de introducir pequeñas indentaciones. Consulta rutinaria de la centro de noticias proporciona información esencial sobre las configuraciones contemporáneas de sustancias y técnicas aceleradas dentro del software. Como paso final, la confirmación del material’ s uniformidad garantiza resultados óptimos. Una configuración que comprende 200 unidades logra viabilidad únicamente a través de una concentración de láser constante, ya que cualquier curvatura en el sustrato comprometerá los segmentos finales del ciclo de producción.

En caso de que surjan dificultades o se requiera orientación sobre la selección de aparatos alineados con los distintos requisitos de sustancia, el apoyo profesional es accesible a través de Contacta con nosotros.

Preguntas frecuentes

Q1: ¿Cuál es la diferencia entre una matriz de rejilla y anidación?
R: Una matriz de cuadrícula duplica formas dentro de filas y columnas lineales, mientras que el anido manipula e integra formas para acomodar la cantidad máxima dentro de zonas no uniformes.

Q2: ¿Puedo usar matrices para diferentes formas en la misma hoja?
R: Sí, el montaje de agrupaciones de componentes variados permite la aplicación posterior de una matriz a la unidad colectiva, optimizando así la utilización de la superficie.

Q3: ¿Por qué mi láser se detuvo a medio camino a través de una matriz?
R: Las interrupciones de esta naturaleza generalmente surgen cuando el volumen del documento abruma al controlador del aparato o cuando los límites de la matriz superan los límites tangibles del mecanismo; Movilidad S.

Q4: ¿Cuánto espacio debo dejar entre las partes?
R: Asignación de un intervalo equivalente al menos a la sustancia’ El grosor es generalmente suficiente para mitigar la distorsión térmica y mantener la durabilidad del panel residual.

Q5: ¿Se recomienda el corte de línea común para principiantes?
R: La iniciación con intervalos convencionales es preferible. El corte en línea común requiere calibraciones energéticas altamente precisas para evitar quemaduras excesivas a lo largo del límite mutuo sometido a traversales láser dobles.
