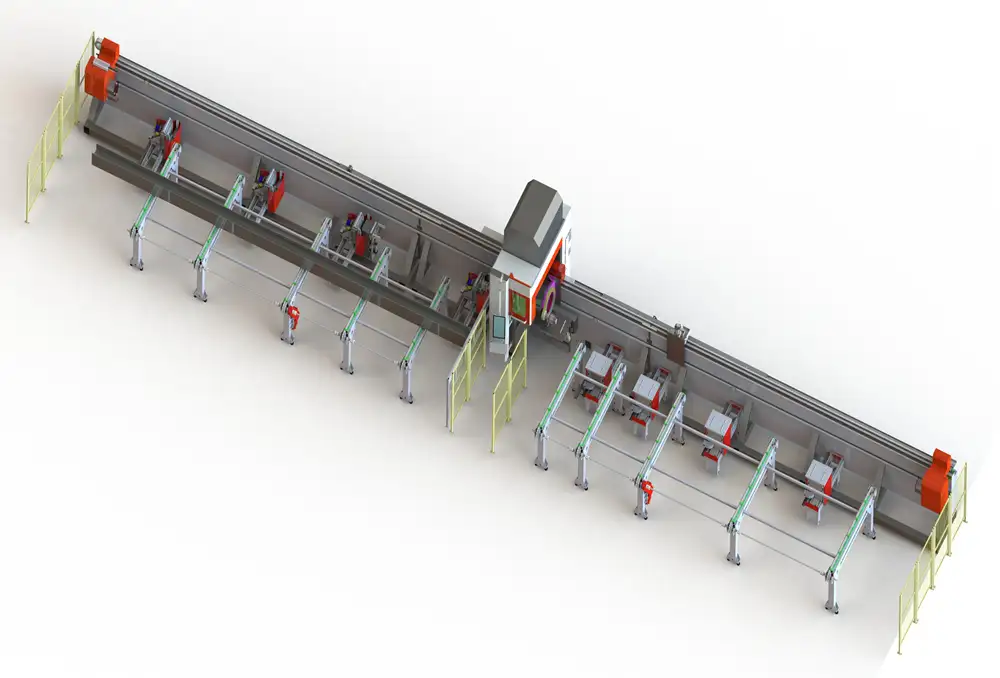

자동차 부품용 튜브 레이저 절단 솔루션

레이저 절단은 자동차 제조업체에게 프로파일, 구멍, 슬롯, 노치 및 끝단 형상을 절단하는 단일 CNC 공정을 제공합니다. 이 방법은 벤딩, 용접, 코팅 또는 조립 전에 반복 가능한 형상이 필요한 부품에 적합합니다. 적합한 솔루션을 찾기 위해서는 튜브 형상, 재질, 벽 두께, 특징 목록, 공차 및 생산량을 고려해야 합니다.

자동차 부품에서 튜브 레이저 절단은 어디에 사용되나요?

자동차용 튜브는 하중을 지탱하고, 시스템을 안내하거나 용접 조립체의 기초를 형성합니다. 레이저 절단은 하나의 재료에 원주를 따라 여러 형상을 가공해야 할 때 효과적입니다.

섀시 및 프레임 구성 요소

서브프레임, 크로스 멤버 및 지지 구조물에 사용되는 정사각형 및 직사각형 튜브에는 종종 구멍, 슬롯 및 각진 끝단이 필요합니다. CNC 회전 가공은 각 형상을 프로그래밍된 위치에 유지시켜 용접 전 수동 레이아웃 작업을 줄여줍니다. 최종 적합성은 튜브 강성, 벽 두께, 고정 장치 설계 및 필요한 맞춤에 따라 달라집니다.

배기 장치, 시트 및 구조 튜브

배기 튜브에는 개구부, 센서 구멍, 모서리 절단 및 접합부 가공이 필요할 수 있습니다. 시트 프레임과 내부 구조물은 반복적인 구멍과 탭이 있는 더 가벼운 프로파일을 사용합니다. 프로그램은 열 입력과 부품 지지력을 제어하여 얇은 벽이 절단 중에 형태를 유지하도록 해야 합니다.

롤 케이지, 충격 방지 빔 및 브래킷

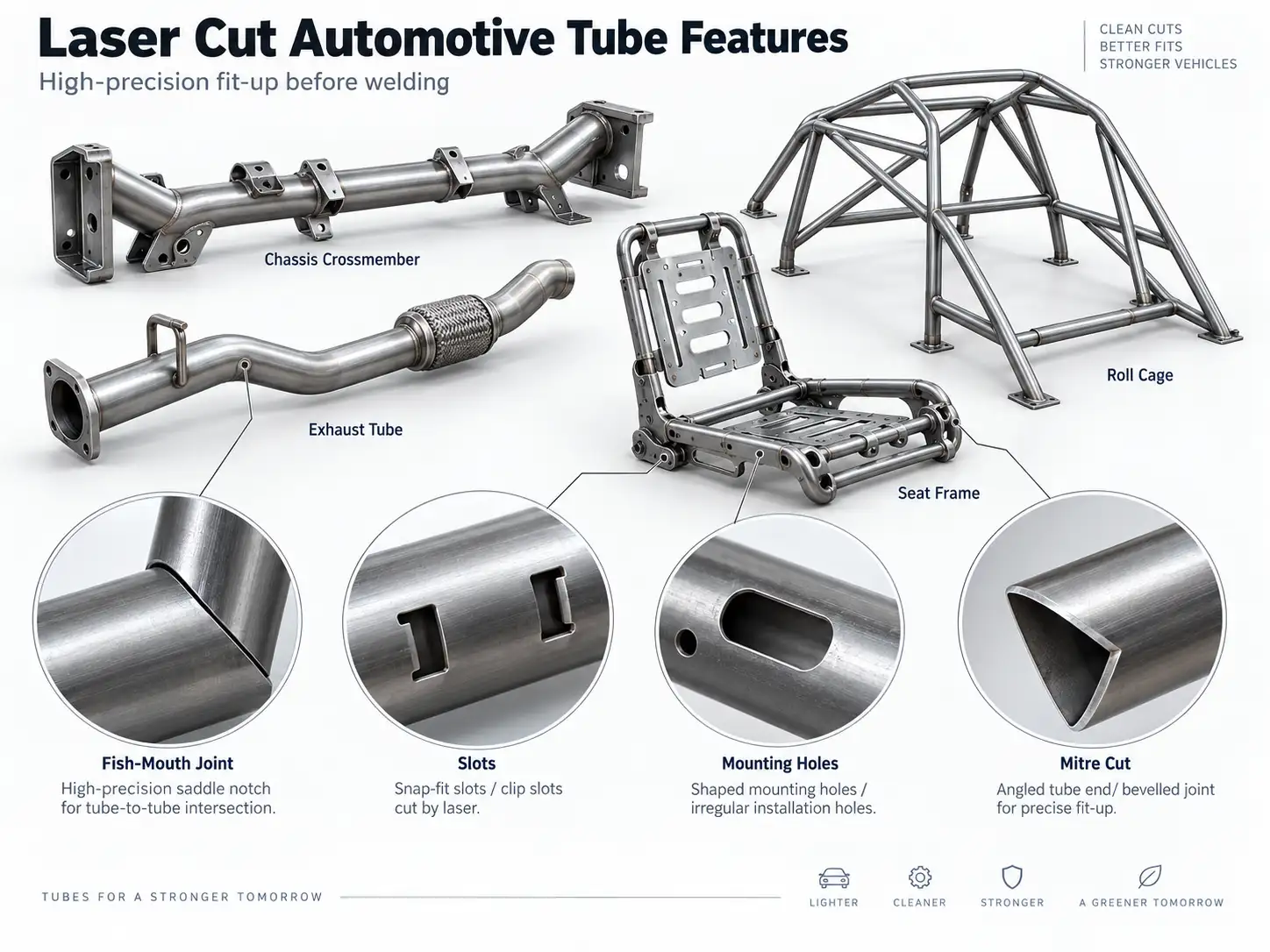

롤케이지 부재, 도어 충격 방지 빔 및 튜브형 브래킷에는 교차하는 홈이나 물고기 입 모양의 접합부가 포함될 수 있습니다. 레이저를 사용하면 성형 및 용접 전에 이러한 형상을 배치할 수 있으므로 별도의 드릴링, 절단 및 수동 홈 가공 단계를 줄일 수 있습니다. 안전에 중요한 부품의 경우 여전히 고객 도면의 공차, 재료 추적성 및 검증 계획을 준수해야 합니다.

튜브 레이저 절단 워크플로우에는 무엇이 포함되나요?

이 공정은 제어된 튜브 사양으로 시작됩니다. 프로파일 유형, 외경 치수, 벽 두께, 재질 등급, 길이, 표면 코팅 및 배치 정보를 기록합니다. 그런 다음 CAD/CAM 프로그램이 튜브를 중심으로 부품 형상을 펼치고 각 원자재 길이를 따라 부품을 배치하여 불량품 발생을 최소화합니다.

로딩 과정에서 기계는 튜브를 지지하고 척은 튜브의 위치를 ​​고정하고 회전시킵니다. 절삭 헤드는 프로그래밍된 경로를 따라 구멍, 슬롯, 마이터 및 끝단 절단을 수행합니다. 절단 후에는 형상 위치, 버, 슬래그, 열 변색 및 변형을 검사합니다. 검사에 통과한 부품은 검사 기록과 함께 벤딩, 용접, 코팅 또는 조립 공정으로 이동합니다.

소량 생산에는 빠른 프로그램 전환이 중요합니다. 반복 생산되는 고용량 부품에는 안정적인 로딩, 신뢰할 수 있는 잔여물 처리, 그리고 부품 번호와 재질로 작업자가 검색할 수 있는 레시피가 필요합니다. 공급업체 상담을 원하시면 아래 목록을 참조하십시오. 튜브 파이버 레이저 절단기 그리고 기계 제품군을 부품 목록과 일치시키십시오.

자동차 튜브 부품에 중요한 기계 특징은 무엇일까요?

척 구성 및 튜브 안정성

척 개수는 시스템이 길거나 무거운 프로파일을 지지하고 회전시키는 방식에 영향을 미칩니다. 2척 구성은 표준 파이프 작업 및 짧은 부품에 적합할 수 있습니다. 3척 및 4척 구성은 더 길거나 무겁거나 유연한 섹션을 위한 추가 지지점을 제공합니다. 실제 사용하려는 튜브 범위, 적재 길이 및 무게는 장비 공급업체와 확인하십시오.

A 2척 파이프 레이저 절단기 표준 배관 작업에 적합한 경로가 될 수 있으며, 이때 재고 크기, 길이 및 무게는 제시된 범위 내에 있어야 합니다. 자동차 부품 도면을 참조하여 해당 제한 사항을 확인하십시오.

A 3척 중장비 튜브 레이저 절단기 더 길거나 무거운 프로파일을 사용하는 애플리케이션에 추가적인 지지 및 전달 지점을 제공합니다. 공급업체에 대표 샘플을 사용하여 클램핑 순서, 테일 핸들링 및 기능 접근성을 검증해 줄 것을 요청하십시오.

구멍, 홈, 마이터 및 끝단 가공 기능

절삭 헤드와 소프트웨어가 도면에 표시된 기능을 지원하는지 문의하십시오. 샘플 프로그램에 각도 절단, 교차 구멍, 슬롯, 노치 및 용접 준비 끝단을 포함시켜 주십시오. 직선 절단 시연으로는 이러한 작업들을 검증할 수 없습니다. 가장 작은 구멍, 가장 촘촘한 형상 간격, 그리고 가장 까다로운 접합부를 가진 테스트 부품을 요청하십시오.

자동화, 추적성 및 부품 교체

자동차 제조 프로그램에서는 종종 하나의 라인에서 여러 변형 모델을 실행합니다. 적재 및 하역 옵션, 바코드 또는 부품 식별, 잔여물 관리, 프로그램 권한 및 검사 데이터를 검토해야 합니다. 절단 셀에서 하류 용접 공정으로 자재를 공급할 때 안정적인 자재 흐름은 레이저 출력만큼 ​​중요할 수 있습니다.

튜브 레이저 절단 솔루션은 어떻게 선택해야 할까요?

견적을 요청하기 전에 다음 워크시트를 사용하십시오.

형상에 용접 이음매가 좁거나 벽 두께가 얇은 경우 도면과 대표적인 튜브 샘플을 보내주십시오. 공급업체에게 공정 범위, 지원되는 치수, 시험 사진 또는 측정 결과, 그리고 가정 사항 목록을 서면으로 제출해 줄 것을 요청하십시오.

WiseCut은 어떤 종류의 튜브 레이저 절단 옵션을 제공하나요?

WiseCut의 튜브 가공기 제품군은 산업용 튜브 및 프로파일 절단에 필요한 다양한 가공 방식을 제공합니다. 제공되는 제품은 프로파일 처리 요구 사항에 따라 2척, 3척, 4척 구성으로 제공됩니다.

해당 카테고리 페이지에는 모델별 튜브 직경, 길이, 출력, 공차 또는 자동차 테스트 데이터가 제공되지 않습니다. 이러한 세부 정보는 도면 및 자재 목록을 참조하여 요청하십시오. 동일한 제품 탐색 메뉴에는 평판 및 프로파일 소재를 모두 가공하는 작업에 적합한 판재 및 튜브 결합형 파이버 레이저 절단기도 포함되어 있습니다.

결론: 부품을 중심으로 프로세스를 구축하십시오

튜브 레이저 절단은 부품 형상, 재료 흐름 및 검사 계획이 함께 정의될 경우 자동차 생산에 도움이 됩니다. 가장 유용한 장비 비교 항목에는 척 지지대, 가공 기능, 로딩, 프로그램 전환, 잔여물 관리 및 완성된 튜브의 합격 검사가 포함됩니다.

베이징 와이즈컷 유한회사(WISECUT BEIJING WISECUT LTD)는 다양한 형상 가공 요구에 맞춰 2척, 3척, 4척 튜브 레이저 절단 옵션을 제공합니다. 튜브 형상, 치수, 벽 두께, 재질 등급, 특징 도면, 월별 생산량 및 품질 기록을 보내주시기 바랍니다. WiseCut 연락팀그러면 공급업체는 적용 가능한 모델 범위를 확인하고 자동차 부품에 대한 시험 절단 계획을 준비할 수 있습니다.

FAQ는

질문 1: 튜브 레이저 절단기로 어떤 자동차 부품을 생산할 수 있나요?

A: 이 장비는 섀시 부재, 크로스 부재, 배기 튜브, 시트 프레임, 롤 케이지 섹션, 충격 방지 빔 및 브래킷과 같은 튜브형 및 프로파일 부품을 가공할 수 있습니다. 정확한 가공 가능 범위는 프로파일 치수, 재질, 벽 두께 및 장비 지원에 따라 달라집니다.

질문 2: 튜브 레이저로 정사각형 또는 직사각형 튜브에 구멍과 홈을 뚫을 수 있습니까?

A: 네, 튜브 레이저는 척, 헤드 이동 거리 및 소프트웨어가 해당 형상을 지원하는 경우 정사각형 또는 직사각형 프로파일 주변에 구멍과 슬롯을 가공할 수 있습니다. 테스트 부품을 사용하여 가장 작은 형상과 그 위치를 검증하십시오.

질문 3: 2척 튜브 레이저와 3척 튜브 레이저는 적용 분야에서 어떤 차이가 있습니까?

A: 척 레이아웃은 회전 및 절단 중 다양한 수준의 튜브 지지력을 제공합니다. 2척 시스템은 표준 파이프 작업에 적합하며, 3척 시스템은 더 길거나 무거운 프로파일을 지지하는 데 추가적인 기능을 제공합니다. 특정 모델에 대한 제한 사항을 확인하십시오.

4분기: 자동차 부품 공급업체는 튜브 레이저 견적을 위해 어떤 정보를 제공해야 할까요?

A: 프로파일 형상, 치수, 벽 두께, 재질 등급, 원재료 및 가공품 길이, 특징 도면, 공차, 월 생산량, 적재 방법 및 검사 요구 사항을 제공하십시오. 샘플 튜브는 공급업체가 대표적인 테스트를 계획하는 데 도움이 됩니다.

질문 5: 생산 전에 튜브 레이저 절단 품질을 어떻게 검증하나요?

A: 생산 재료와 프로그램을 사용하여 샘플을 절단한 후, 형상 위치, 버, 슬래그, 열 변색, 변형 및 용접 접합 상태를 검사합니다. 승인된 레시피와 측정 결과를 부품 번호와 함께 기록합니다.
