산업용 판금 레이저 절단기 사용 설명서

판금 레이저 절단기는 많은 제조 라인의 시작 부분에 자리 잡고 있습니다. 여기서 일어나는 일은 벤딩, 용접, 코팅, 최종 조립에 이르기까지 부품의 모든 공정에 영향을 미칩니다. 절단면 품질이 좋지 않으면 연삭 작업이 추가되고, 구멍이 정확하지 않으면 성형 및 조립이 어려워집니다. 판금 교체 속도가 느리면 값비싼 기계가 가동 중지되는 경우가 발생합니다.

기계 선택은 현재 공장 생산 현황을 바탕으로 시작됩니다. 금속 종류, 일반적인 두께, 판재 크기, 배치 수량, 공차 및 마감 요구 사항을 목록으로 작성하십시오. 이러한 세부 정보는 전력, 테이블 설계, 자동화, 설비 및 인수 테스트에 대한 생산 목표를 설정하는 데 도움이 됩니다.

판금 레이저 절단이란 무엇인가요?



이 기계는 프로그래밍된 경로를 따라 이동하며 레이저 빔을 판재의 좁은 영역에 집중시킵니다. 금속은 녹거나, 산소를 사용하는 경우 절단 가스와 반응합니다. 노즐을 통해 흐르는 가스는 절단면에서 재료를 제거합니다. 높이 제어 시스템은 절단 헤드가 판재 위를 이동하는 동안 정확한 거리를 유지하도록 합니다.



파이버 레이저는 CNC 시스템에 적합하며 다양한 전도성 금속을 가공할 수 있습니다. CAD 파일을 변경하면 최소한의 기계적 설정만으로 새로운 부품 형상을 적용할 수 있어 소규모 생산 업체, 시제품 제작, 혼합 생산에 적합합니다.



파이버 레이저 절단기는 어떤 금속을 가공할 수 있습니까?



판재의 등급, 두께, 표면 상태, 반사율 및 열전도율은 절단 방식에 영향을 미칩니다. 작업에 맞는 가스, 노즐, 초점, 속도 및 레이저 소스를 선택하십시오.



탄소강



탄소강은 일반적으로 산소 또는 질소로 절단합니다. 산소는 발열 반응을 통해 열을 발생시켜 두꺼운 강재의 절단 속도를 높일 수 있지만, 절단면에 산화 흔적을 남깁니다. 질소는 용접, 코팅 또는 마감 작업과 같이 깨끗한 절단면이 필요한 경우에 적합합니다. 어떤 가스를 사용할지는 다음 공정 단계에 따라 결정되는 경우가 많습니다.



스테인리스 스틸



고압 질소는 산화 방지 처리가 된 스테인리스강 모서리 가공에 자주 사용됩니다. 가스 소모량은 두께가 두꺼워질수록 증가하며, 가공 비용의 상당 부분을 차지할 수 있습니다. 시험 중에는 모서리 전체에 걸쳐 압력, 유량, 속도, 버(burr) 발생량 및 변색 정도를 기록하십시오.



알루미늄, 황동, 구리



이러한 반사성 금속에는 호환되는 레이저 소스와 안정적인 설정이 필요합니다. 실제 합금 종류와 두께를 테스트하고, 특히 천공 지점, 작은 구멍, 모서리, 하단 가장자리 및 보호창 부분을 주의 깊게 살펴보십시오.



아연 도금 및 코팅 강판



코팅은 절삭면과 기계 주변 공기 모두에 영향을 미칩니다. 효과적인 환기, 재질별 설정, 물질안전데이터시트에 명시된 주의사항을 준수해야 합니다. 국소 환기 규칙 또한 적용됩니다.



레이저 출력을 어떻게 선택해야 할까요?



브로셔의 차트를 사용하여 선택 범위를 좁힌 다음 실제 주문을 기반으로 두께 프로파일을 구축하십시오. 각 재료 및 두께 범위별 작업량, 목표 사이클 시간, 그리고 하류 공정에 필요한 모서리 상태를 기록하십시오.



두꺼운 판재가 간혹 선택에 영향을 미칠 수 있습니다. 드물게 발생하는 무거운 작업은 외주하는 것이 해당 작업에 맞춰 기계를 설계하는 것보다 비용이 적게 들 수 있습니다.



최종 선택은 참관 절삭 시험을 통해 확정하십시오. 재료와 일반적인 윤곽, 구멍, 모서리 및 관통부가 포함된 네스팅 파일을 제공하십시오. 반복 생산을 실시하고 사이클 시간, 가스 사용량, 불량품, 치수 및 모서리 상태를 기록하십시오. 이 생산 설정을 견적서와 비교하십시오.



빔 품질, 자동 초점 범위, 가속도, 가스 공급, 냉각, 노즐 상태 및 파라미터 제어 또한 출력에 영향을 미칩니다. 지정된 생산 조건에서 전체 구성을 비교해 보세요.



귀사의 생산에 적합한 기계 크기와 구조는 무엇입니까?



작업 영역은 들어오는 시트와 가장 큰 정형 부품들을 모두 덮을 수 있어야 합니다. 더 큰 베드는 시트의 포팅을 개선하고 재배치를 없앨 수 있지만, 더 넓은 바닥 공간과 더 긴 취급 거리가 필요합니다. 판금용 파이버 레이저 절단기 제품군 주요 평판 구조를 보여줍니다.



단일 플랫폼 머신



단일 테이블은 간단한 로딩, 절단, 정리 및 재로딩 루틴을 따릅니다. 혼합 작업, 적당한 생산량 및 제한된 작업 공간에 적합하지만, 용지 교체 중에는 레이저가 멈춥니다. WiseCut의 단일 플랫폼 레이저 절단기 WT3015 구성에서 작업 영역은 1,550 x 3,050 mm입니다.



교환 테이블 방식 기계



교환 테이블을 사용하면 작업자가 한쪽 플랫폼을 비우거나 적재하는 동안 다른 쪽 플랫폼은 기계 내부에 있을 수 있습니다. 먼저 현재 전환 시간을 측정하십시오. 짧은 시간 동안의 절약이 긴 작업 시간 동안 누적되면 상당한 효과를 볼 수 있습니다. 작업량이 적은 작업장에서는 두 번째 테이블을 가끔씩만 사용할 수도 있습니다.



밀폐형 및 대형 포맷 기계



완전 밀폐형 구조는 인터록 및 배기 장치와 함께 사용될 때 레이저 방사선과 연기를 차단하는 데 도움이 됩니다. 대형 작업대는 긴 판재와 대형 부품을 처리할 수 있습니다. 자재 반입 접근성, 기초 공사, 크레인 도달 거리, 폐기물 처리 및 서비스 공간을 사전에 점검하십시오.



자동화가 재정적으로 이득이 되는 경우는 언제일까요?



여러 교대 근무조의 적재, 하역, 분류 및 용지 분리 시간을 추적합니다. 이 기록은 교환 테이블이나 자동 시스템을 통해 절단 시간을 얼마나 절약할 수 있는지 보여줍니다.

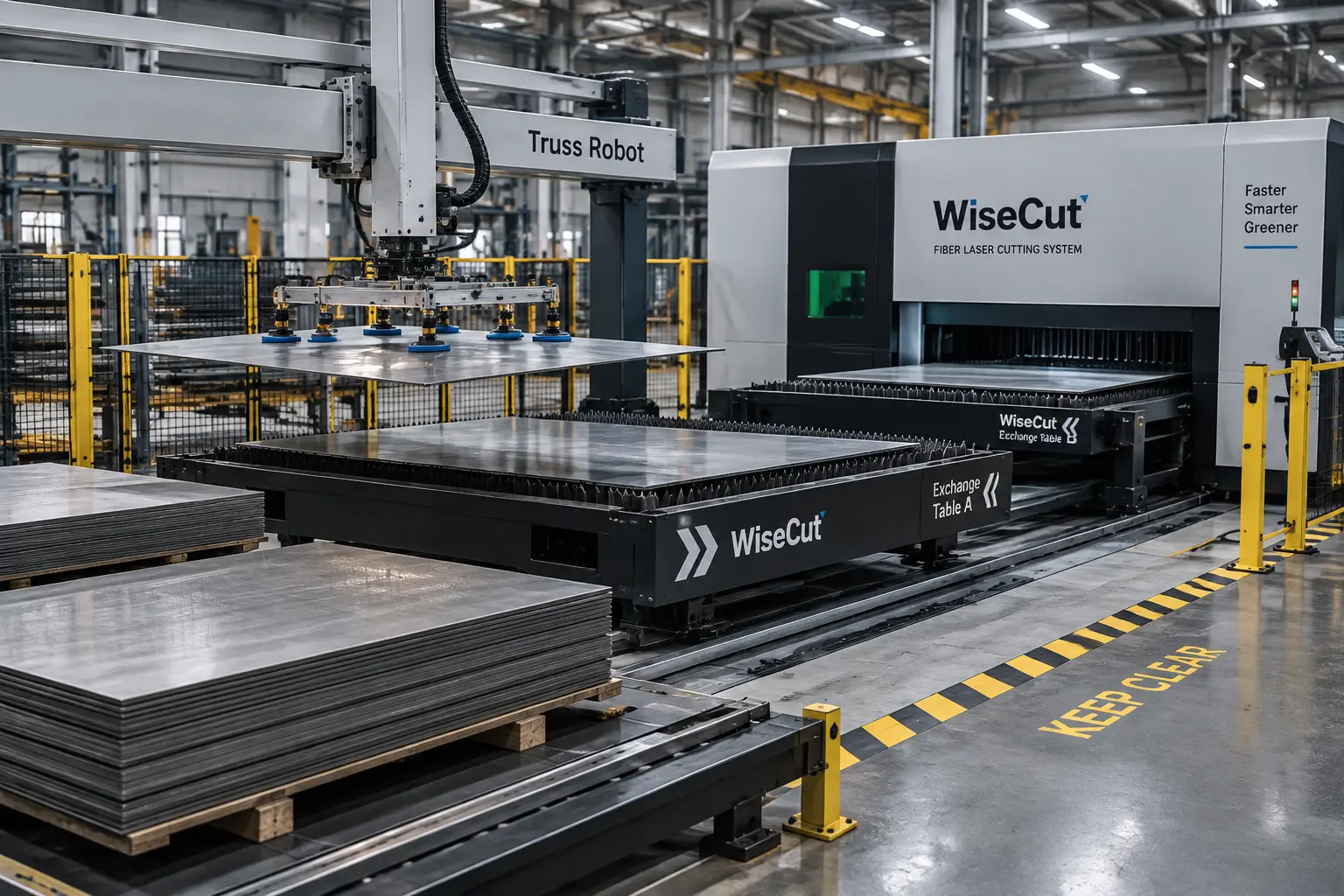

The 자동 용지 적재 시스템 WiseCut의 이 장비는 트러스 로봇, 이중층 전기 교환 트롤리, CNC 제어 및 진공 제어 시스템을 사용합니다. 절단 가능 크기는 1,200 x 1,000 mm에서 4,000 x 2,000 mm까지이며, 판재 두께는 0.8 mm에서 20 mm까지, 최대 판재 무게는 1,300 kg입니다. 오일이나 판재 접착으로 인해 분리가 어려울 수 있으므로, 겹쳐 쌓인 판재의 경우 작업자의 도움이 필요할 수 있습니다.



작업 시간 단축, 작업자 배정, 활용률 및 교대 근무당 승인된 용지량을 기준으로 투자 비용을 계산하십시오. 무거운 판재를 이동하는 데 따른 인체공학적 위험도 포함하십시오.



절단 품질을 결정하는 요소는 무엇일까요?

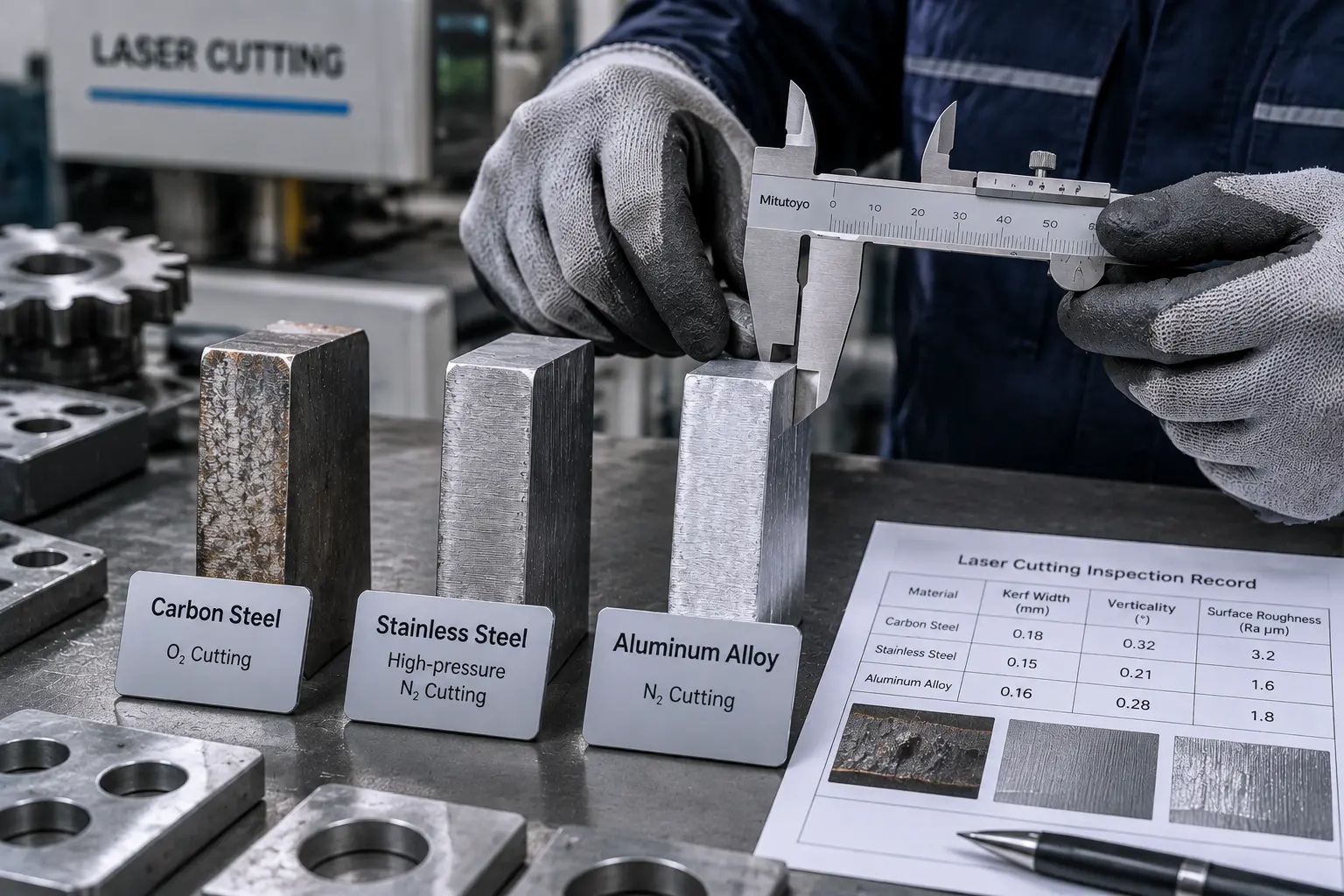

모서리 전체와 까다로운 부분을 검사하십시오. 테이블의 여러 위치에서 치수, 반복성, 버, 슬래그, 줄무늬, 산화, 모서리, 구멍 및 열 변형을 확인하십시오.



초점, 노즐 정렬, 가스 압력, 이송 속도, 천공 방식, 렌즈 상태 및 용지 평탄도를 기록하십시오. 승인된 설정값은 작업자에게 문제 해결을 위한 기준점을 제공합니다.



판금 레이저 절단기 운영 비용은 얼마나 될까요?



구매 가격에는 전력, 테이블 크기, 절단 헤드, CNC 시스템, 인클로저, 집진 장치, 냉각 장치 및 취급 수수료가 포함됩니다. 운송비, 관세, 설치비, 교육비, 기초 공사비 및 유틸리티 업그레이드 비용을 추가하여 최종 가격을 계산하십시오.



운영 비용에는 전기, 절삭 가스, 압축 공기, 노즐, 보호 창, 필터, 냉각 유지 보수, 서비스 및 작업자 시간이 포함됩니다. 재료 수율과 2차 가공 비용도 동일한 계산에 포함됩니다. 절삭 속도가 빠를수록 가스 소모량이 많아지거나 연마가 필요한 모서리가 남을 경우, 합격 부품당 비용이 더 많이 발생할 수 있습니다. 교대 근무당 생산량과 합격 부품당 비용을 기준으로 제안서를 비교하십시오.



설치 및 안전 요건 중 어떤 사항을 확인해야 할까요?



전압, 연결 부하, 접지, 가스 공급, 공기질, 냉각기 필요량, 환기, 주변 환경 조건 및 기초 하중을 확인하십시오. 테이블 이동, 열린 문, 적재 구역, 서비스 접근 및 폐기물 제거를 포함한 전체 배치도를 작성하십시오.



안전 사양에는 보호 장치, 연동 장치, 비상 정지 장치, 관찰 창, 경고 라벨, 접근 제어, 배기 장치, 작업자 교육 및 유지 보수 절차가 포함되어야 합니다. 이러한 항목들을 설치 현장에 적용되는 규정과 비교하여 확인하십시오. ISO 11553-1은 레이저 방사선 위험 및 제조업체가 레이저 가공 기계와 함께 제공해야 하는 안전 정보를 다룹니다.



공급업체를 어떻게 평가하고 기계를 어떻게 수락해야 할까요?



구성, 배치, 설비, 기초 공사 요건, 유지 보수 주기, 소모품, 보증 조건 및 서비스 절차에 대한 정보를 요청하십시오. 견적서에는 표준 장비, 옵션 및 전력 관련 구성 요소가 명시되어야 합니다.



고객 파일과 자료를 사용하여 품질을 검증하십시오. 치수 및 모서리 상태에 대한 측정 가능한 한계를 설정한 후, 반복성을 입증할 수 있을 만큼 충분한 수의 부품을 제작하십시오. 절삭 시간, 가스 설정, 경보, 불량품 및 작업자 개입 내역을 기록하십시오. 계약서에는 시험 장소, 재료, 가스 종류 및 불합격 시 대응 방안을 명시해야 합니다.



해외 설치의 경우, 시운전 담당자, 교육에 사용되는 언어, 원격 지원 방식, 엔지니어 출장 가능 시간, 그리고 비축된 예비 부품 목록을 확인하십시오.



완벽한 판금 가공 워크플로우 구축



절단 과정에서의 결정 사항들은 벤딩 및 용접 과정에서도 다시 나타납니다. 구멍 위치, 벤딩 여유, 결 방향, 탭, 모서리 산화 등은 후속 작업에 영향을 미칩니다. 네스팅을 시작하기 전에 각 블랭크를 성형 능력 및 툴링에 맞춰 검토하십시오.



예를 들어, WiseCut WT-400T/4000 프레스 브레이크는 4,000mm의 벤딩 길이, 4,000kN의 공칭 힘, CNC 백게이지 제어 및 분할형 툴링을 갖추고 있습니다. 사용 가능한 벤딩 길이를 초과하거나 부적합한 툴링이 필요한 블랭크는 절단 후 작업이 중단되어 재료와 기계 시간이 이미 소모된 상태가 됩니다.



판금 레이저 절단기 선택 체크리스트



견적 요청서에 다음 정보를 포함시키십시오:



• 재질 등급 및 일반 두께 범위
• 표준 시트와 가장 큰 일반 부품
• 공차 및 허용 가능한 모서리 상태
• 교대 근무당 필요한 생산량
• 절삭 가스 및 압축 공기 공급 가능
• 테이블, 케이스 및 자동화 요구 사항
• 바닥 면적, 전력, 냉방, 환기 및 기초 조건
• 절단, 관통 및 반복성 테스트
• 설치, 교육, 보증, 소프트웨어 및 예비 부품 관련 조건



모든 공급업체에 동일한 제작 개요서를 사용하면 견적 비교가 쉬워지고 계약 체결 전에 누락된 항목을 파악할 수 있습니다.



산업용 제작을 위한 WiseCut 옵션



WiseCut은 단일 플랫폼, 교환 테이블, 밀폐형, 대형 포맷 및 자동 로딩 구성의 평판형 파이버 레이저 절단기를 공급합니다. 또한 CNC 프레스 브레이크도 제공합니다. 서비스에는 맞춤형 기계 도면, 원격 기술 지원, 작업자 교육 및 예비 부품 공급이 포함됩니다. 구매자는 절단 요구 사항에 대해 논의합니다. 재질 등급, 두께, 판재 크기, 부피, 모서리 요구 사항 및 공장 설비 정보를 보내주시면 됩니다.



FAQ는



Q1: 판금 절단에 적합한 레이저 출력은 얼마입니까?



A: 가장 자주 가공하는 재료와 두께, 필요한 속도 및 절단면을 고려하여 선택하십시오. 공급업체의 차트를 참고하면 초기 선별에 도움이 됩니다. 생산 재료에 대한 반복적인 시험 절단을 통해 최종 점검을 진행하십시오.



Q2: 탄소강, 스테인리스강, 알루미늄에 어떤 보조 가스를 사용해야 합니까?



A: 산소는 두꺼운 소재를 빠르게 용접해야 할 때 탄소강에 주로 사용됩니다. 질소는 산화막이 없는 모서리가 필요한 스테인리스강 및 알루미늄 용접에 주로 사용됩니다. 용접 가스 선택은 소재의 두께, 표면 마감, 가스 비용, 그리고 다음 생산 공정을 고려하여 결정해야 합니다.



Q3: 판금 레이저 절단기의 가장 일반적인 작업 크기는 무엇입니까?



A: 약 1,500 x 3,000 mm 크기의 작업 공간은 다양한 표준 판재 크기에 적합합니다. 더 큰 소재나 부품의 경우 4,000 x 2,000 mm, 6,000 x 2,500 mm 크기의 작업 공간이나 맞춤형 작업대가 필요할 수 있습니다.



Q4: 공장은 언제 교환 테이블과 자동 적재 시스템 중 어느 것을 선택해야 합니까?



A: 용지 교체로 생산량이 제한되거나, 플레이트를 안전하게 이동하기 어렵거나, 무인 작업 시간이 길어지는 경우 처리 용량을 추가하십시오. 처리 시간과 교대 근무당 추가로 승인된 부품 수를 사용하여 수익을 계산하십시오.



Q5: 구매자는 파이버 레이저 절단기를 인수하기 전에 무엇을 테스트해야 합니까?



A: 일반적인 재료, 두께, 부품 형상, 테이블 위치 및 반복 사이클을 테스트하십시오. 치수, 모서리 상태, 천공, 사이클 시간, 가스 설정, 경보 및 수동 개입 사항을 기록하십시오. 모든 합격 기준은 구매 계약서에 명시되어야 합니다.
