دليل ماكينات القطع بالليزر للأنابيب والقطاعات الجانبية للمشترين الصناعيين

يبدأ اختيار ماكينة قطع الأنابيب والقطاعات بالليزر بتحديد الأجزاء التي تنوي قطعها. حدد نوع المادة، وسماكة الجدار، والمقطع العرضي، وطول القطعة، ووزنها، وشكل القطع، وحجم الدفعة، ومتطلبات التركيب اللاحقة قبل مقارنة العلامات التجارية أو قوة الليزر. تُساعد هذه المعلومات المورد في تحديد هيكل الظرف، ونظام الدعم، ورأس القطع، وطريقة التحميل، والبرمجيات، واختبارات القبول المناسبة للعرض.

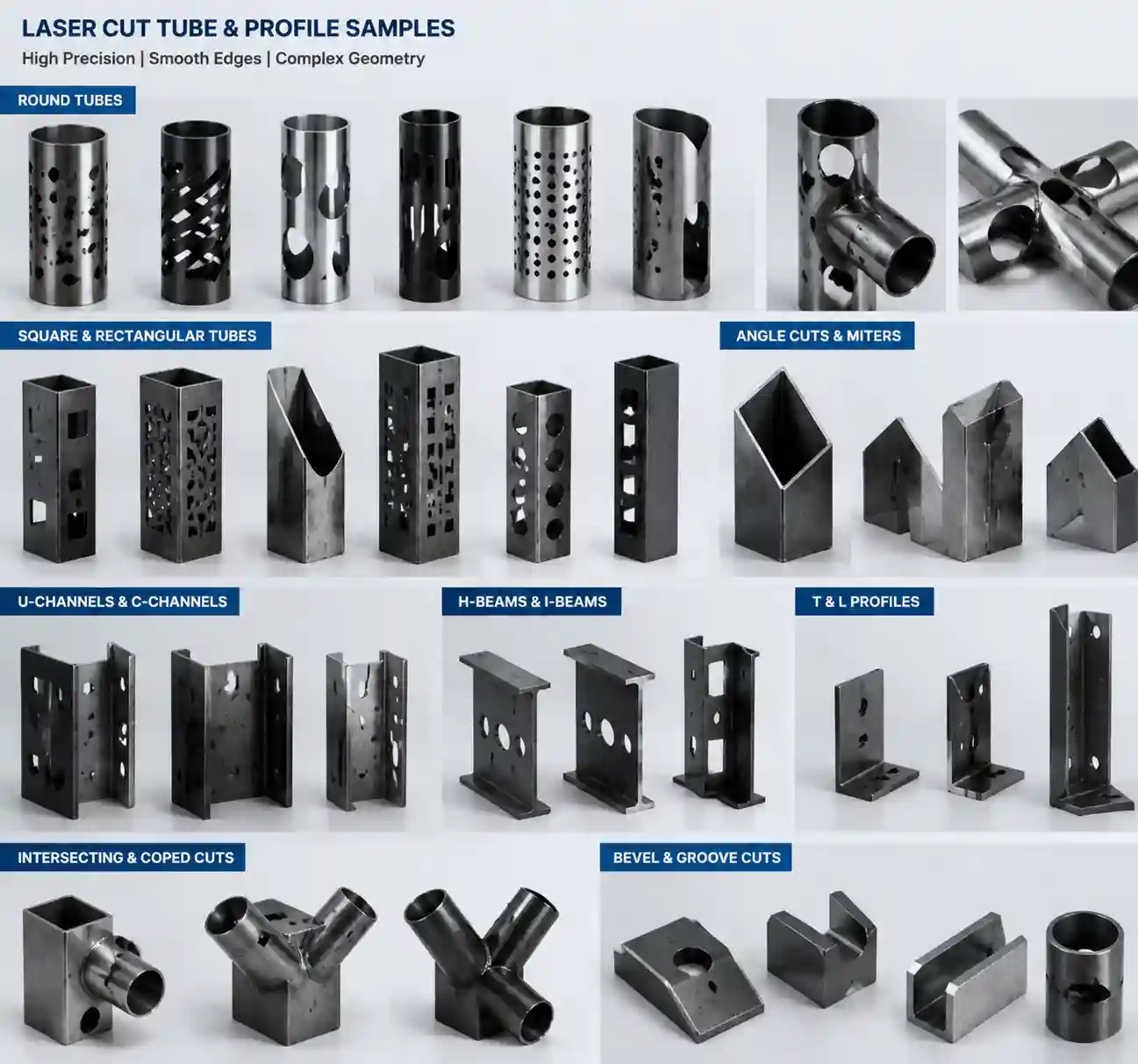

img.Laser cut tube and profile samples including round pipes, square tubes, and structural channels.webp

ما هي آلة قطع الأنابيب والقطاعات بالليزر؟

تقوم آلة قطع الأنابيب والقطاعات بالليزر بتثبيت قطعة معدنية، وتدويرها تحت تحكم CNC، وتثبيت طولها، ثم قطع الثقوب والشقوق والزوايا والوصلات والقطاعات النهائية باستخدام ليزر الألياف. ويعتمد نطاق الاستخدام على تصميم ظرف التثبيت، وبكرات الدعم، ورأس القطع، والبرمجيات، ونظام التحميل. وتتطلب القطاعات الدائرية والمربعة والمستطيلة والبيضاوية والقنوات والزوايا وقطاعات H والقطاعات الخاصة الأخرى إجراءات تثبيت وتوجيه مختلفة. وتُصنّف WISECUT منتجاتها ضمن هذه الفئة. ماكينات قطع الألياف الأنبوبية بالليزر إلى مسارات منتجات ذات ظرفين، وثلاثة ظرف، وأربعة ظرف، حتى يتمكن المشترون من مقارنة عائلة الآلات قبل طلب ورقة بيانات الطراز.

ما هي متطلبات الجزء التي يجب عليك تحديدها أولاً؟

ابدأ بمواصفات تعتمد على الأجزاء. صحيح أن القدرة مهمة، لكنها لا تغني عن قطر الأنبوب، أو سمك جداره، أو وزنه، أو موضع الميزة، أو دقة اللحام. أرسل للمورد رسومات وقائمة أنابيب نموذجية، ثم اطلب نموذجًا، وجهاز تثبيت، وبرنامجًا، وخطة اختبار عينة تتوافق مع تلك الأجزاء. بالنسبة لأعمال التشكيل الجانبي، أرفق نموذجًا ثلاثي الأبعاد أو عرضًا للأنبوب مع تحديد نقاط التوصيل عندما تعتمد الوصلات على زاوية الدوران. حدد ما إذا كانت الأطراف المقطوعة ستُرسل مباشرةً إلى اللحام، أو التشغيل الآلي، أو الطلاء، أو التجميع، لأن كل خطوة لاحقة تُغير معايير فحص النتوءات، والتناقص التدريجي، ودقة التركيب.

كيف تختلف آلات التثبيت ذات الظرفين، والثلاثة، والأربعة؟

تُناسب آلة ذات ظرفين إنتاج الأنابيب القياسية عندما يظل حجم الخامة ووزنها وطول القطعة ضمن النطاق المحدد. WISECUT's WT-6023T قاطع ليزر أنبوبي مزدوج الظرف تُشير الصفحة إلى قدرة ليزر تتراوح بين 3 و6 كيلوواط، وطول أنبوب أقصى يبلغ 6 أمتار، ونطاق ظرف تثبيت مُعلن يتراوح بين 20 و230 ملم لهذا الطراز. يُرجى اعتبار هذه القيم حقائق ثابتة لطراز WT-6023T، والتأكد من صحة عرض السعر الحالي، والرسم، واختبار المواد قبل الشراء.

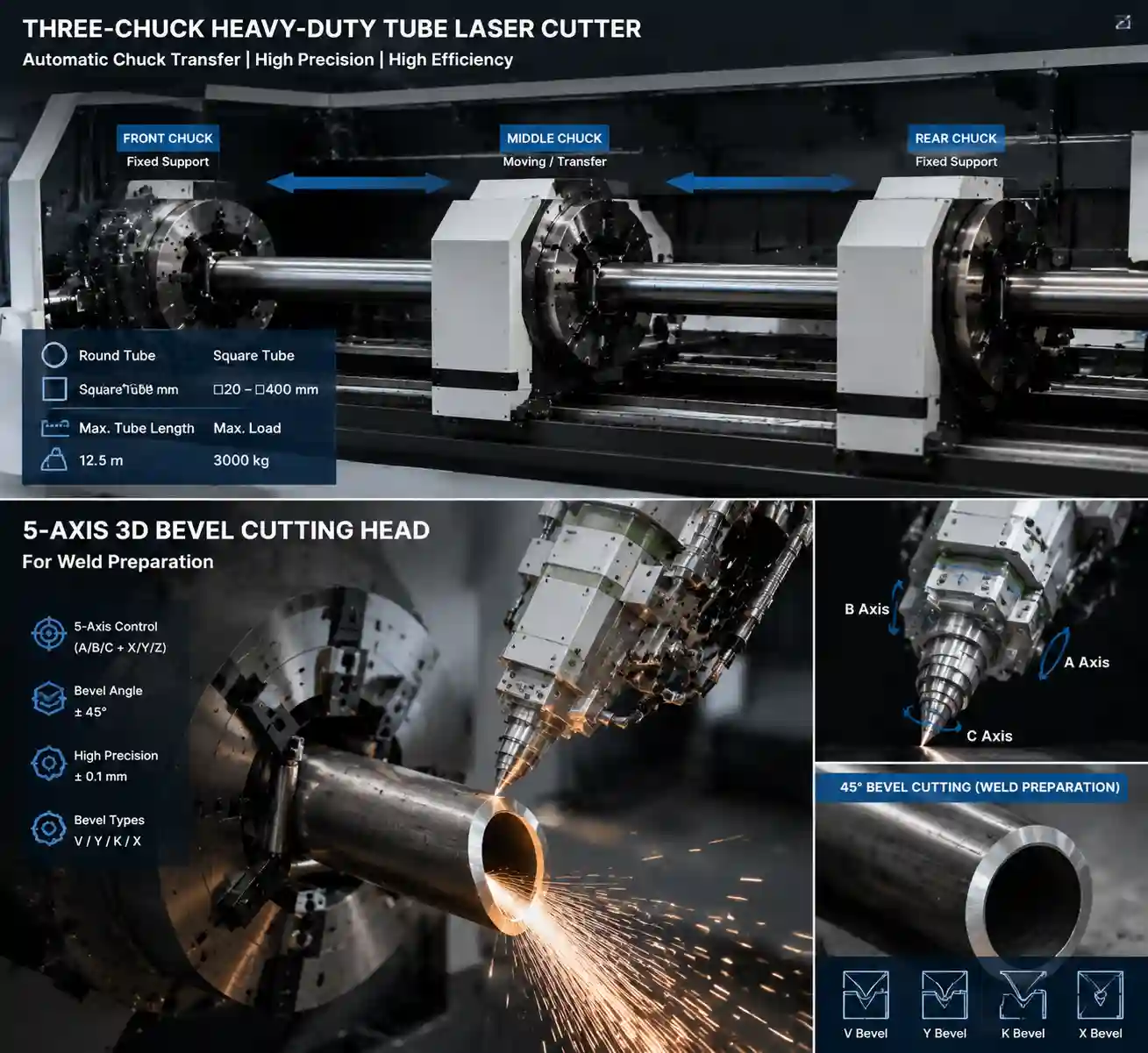

يُضيف تصميم الظرف الثلاثي دعمًا وتحكمًا في عملية التسليم للقطاعات الطويلة أو الثقيلة. WISECUT's WT-6035T ماكينة قطع الأنابيب بالليزر شديدة التحمل بثلاثة ظرف تُدرج الصفحة قدرة الليزر من 3 إلى 12 كيلوواط، وطول الأنبوب الأقصى 12 مترًا، ونطاق ظرف التثبيت من 20 إلى 350 ملم، والتحميل والتفريغ شبه الآلي، وخيارات القطع المشطوف لهذا الطراز. عادةً ما تُناقش أنظمة التثبيت الرباعية في تطبيقات محددة، حيث يتطلب طول الذيل وتشوه المظهر الجانبي وانتقال التثبيت مراجعة دقيقة.

متى تحتاج إلى قطع الأنابيب ثنائية الأبعاد، أو ثلاثية الأبعاد، أو ذات الحواف المشطوفة؟

استخدم القطع ثنائي الأبعاد للأنابيب لإنشاء ثقوب عمودية، وفتحات، وقطع طرفية مستقيمة، والعديد من أجزاء الأثاث، والدرابزين، والرفوف، والهياكل. أضف إمكانية القطع ثلاثي الأبعاد أو القطع المشطوف عندما يتضمن الرسم أسطح وصلات مائلة، أو تجهيز اللحام، أو تقاطعات الفروع، أو خصائص القطع التي يجب أن تتبع سطح الأنبوب المتغير. اطلب من المورد عرض نفس الشكل الهندسي على شكل الأنبوب المطلوب. بالنسبة للهياكل الجمالونية، والرفوف، ومعدات اللياقة البدنية، وهياكل الأثاث، وغيرها من الأشكال الخاصة، أضف علامات التوجيه، وتسلسل اللحام، ومقاييس التجميع في مخطط العينة.

ما هي ميزات الأتمتة والبرمجيات التي تؤثر على الإنتاج؟

تؤثر الأتمتة على العمالة وتدفق المواد وقابلية التكرار. يُناسب التحميل اليدوي المهام المتنوعة والكميات الصغيرة. أما التحميل شبه الآلي أو الآلي فيُفيد عند وجود مخزون طويل أو عمليات متكررة أو كميات كبيرة من المواد التي تشغل الماكينة لعدة ورديات. يجب أن يقوم البرنامج باستيراد ملفات الرسومات المطلوبة، وترتيب أجزاء الأنابيب، والتحكم في حركة ظرف التثبيت، وإدارة استخدام المواد المتبقية، وتخزين بيانات الإنتاج. بالنسبة للأعمال التي تتضمن مزيجًا كبيرًا من المواد، استفسر عن المدة التي تستغرقها تغييرات الملفات، وإعادة تحميل الأجزاء المتداخلة، واستعادة العمل بعد انقطاعه. بالنسبة للإنتاج المتكرر، استفسر عن السجلات التي يمكن تصديرها لمراجعتها خلال الوردية. استفسر عن الوظائف المضمنة في الحزمة الأساسية وتلك التي تتطلب خيارات أو تراخيص أو دعمًا للغة المحلية.

ما هي متطلبات التركيب والسلامة التي يجب على المشترين التخطيط لها؟

خطط لتركيب الآلة بما يتناسب مع مساحتها ومسار مناولة المواد بالكامل. تتطلب الأنابيب الطويلة مساحة كافية للتغذية والإخراج، وإمكانية الوصول للرفع، وتخزين المواد الخام بشكل مستقيم، ومسارًا للأجزاء المصنعة. تأكد من تحميل الأرضية، والتسوية، والهواء المضغوط، ومصدر الطاقة، وموقع المبرد، وقنوات التهوية، ومناولة الخبث، وإمكانية وصول المشغل، وذلك بالرجوع إلى الدليل الحالي. يجب أن تتوافق الحواجز، وأنظمة التعشيق، وإجراءات السلامة الخاصة بالليزر، وأنظمة مكافحة الحرائق، ومعالجة العادم مع وثائق المعدات المرفقة والقوانين المعمول بها في بلد المقصد.

كيف ينبغي عليك إجراء اختبار القطع والقبول؟

اختر عينات تمثل العمل اليومي وأصعب المهام. اختر أسمك جدار، وأصغر ثقب، وأضيق فتحة، وأطول قطعة، وأثقل قطعة، والوصلة التي تُسبب أكبر قدر من المشاكل في اللحام أو التجميع. سجّل وقت الدورة، وحالة الحافة، وحجم الثقب، وموضع الميزة، وقابلية التكرار، وطول القطعة المتبقية، والتركيب. صوّر العينة، واحتفظ بالملف، وحدّد نقاط القياس على الرسم، بحيث تظل المقارنات بين الموردين قابلة للتدقيق بعد العرض التوضيحي. تصنيف جودة القطع الحراري وفقًا لمعيار ISO 9013 تصف هذه الصفحة معيار ISO 9013:2017 بأنه معيار لمواصفات المنتجات الهندسية وتفاوتات الجودة للقطع الحراري، بما في ذلك القطع بالليزر ضمن نطاقه المحدد. يُطبّق هذا المعيار عند الإشارة إليه في الرسومات أو شروط التسليم، ويجب التأكد من ملاءمته للأنبوب أو المقطع العرضي المحدد في العقد.

كيف يمكنك مقارنة عروض الأسعار والموردين؟

تأكد من أن جميع الموردين يقدمون نفس مواصفات الآلة. اطلب نطاق المخزون، وهيكل الظرف، والدعامات، وطريقة التحميل والتفريغ، ورأس القطع، ووحدات البرمجيات، ونظام الشفط، والمبرد، وقطع الغيار، والتدريب، والتشغيل، والكتيبات، واختبار القبول، والضمان، وشروط الخدمة، وشروط التجارة. افصل بيانات الطراز المؤكدة عن المعدات الاختيارية والوعود التجارية. إن تقديم عرض سعر بتفاصيل أقل يُضيف أعمال هندسية إضافية قبل التركيب، حتى وإن بدت قوة المحرك الإجمالية جذابة.

الخلاصة: أرسل إلى المورد موجز شراء قائم على الأجزاء

إنّ آلة القطع بالليزر المناسبة للأنابيب والقطاعات هي التي تستوعب مخزونك الفعلي، وتقطع رسوماتك، وتجتاز اختبار القبول. قم بإعداد موجز الشراء بناءً على درجات المواد، وسماكة الجدران، وأبعاد القطاعات، وأطوال المخزون، وأوزان القطع، والأحجام السنوية، والميزات المعقدة، ومستويات التفاوت المسموح بها، وبلد الوجهة، واحتياجات التشغيل الآلي.

توفر شركة WISECUT BEIJING WISECUT LTD مسارات مواقع إلكترونية موثوقة لماكينات قطع الأنابيب بالليزر الليفي، بما في ذلك طراز WT-6023T ثنائي الظرف، وطراز WT-6035T ثلاثي الظرف شديد التحمل، بالإضافة إلى حلول الأنابيب/القطاعات ذات الأشكال الخاصة. يُرجى إرسال ملفات الأجزاء وأهداف القبول إلى WISECUT لكي يركز النقاش على عائلة الماكينة، ونطاق الاختبار، والخيارات، والوثائق، وتأكيد مرحلة عرض الأسعار.

أسئلة متكررة

س1: ما هي الأشكال التي يمكن لآلة القطع بالليزر للأنابيب والقطاعات معالجتها؟

أ: يمكنها معالجة الأشكال التي يدعمها ظرف التثبيت، والدعامة، والرأس، وحزمة البرامج الخاصة بها. تشمل الأشكال الشائعة الأشكال الدائرية، والمربعة، والمستطيلة، والبيضاوية، والقنوات، والزوايا، وعوارض H، والمقاطع الخاصة، مع تحديد النطاق النهائي من خلال ورقة النموذج وقطع العينة.

Q2: كيف تختار قوة الليزر لقطع الأنابيب والقطاعات؟

أ: ابدأ بتحديد نوع المادة، وسماكة الجدار، ونوع الغاز المساعد، ومتطلبات الحواف، والوقت المستهدف لدورة التشغيل. يجب أن يتم اختيار الطاقة بناءً على ورقة التكوين الحالية وعينة مقطوعة باستخدام الأنبوب الفعلي الخاص بالمشتري.

س3: ما الفرق بين آلات التثبيت ذات الظرفين، والثلاثة، والأربعة؟

أ: تُناسب آلات التثبيت الثنائية العديد من عمليات تشكيل الأنابيب القياسية. أما آلات التثبيت الثلاثية والرباعية فتُضيف دعماً وتحكماً في النقل للأنابيب الأثقل أو الأطول أو الأكثر تعقيداً، لذا يجب أن يتضمن عرض السعر طول الذيل ونطاق الدعم وتسلسل التثبيت.

الربع الرابع: متى تحتاج آلة قطع الأنابيب بالليزر إلى رأس قطع ثلاثي الأبعاد أو رأس قطع مشطوف؟

أ: يتطلب الأمر إمكانية الطباعة ثلاثية الأبعاد أو الطباعة المائلة عندما يتطلب الرسم أسطحًا مائلة، أو تجهيزًا للحام، أو وصلات متفرعة، أو قطعًا تتبع سطح الأنبوب. تحقق من صحة الميزة على المقطع العرضي المقصود قبل الموافقة على الجهاز.

س5: ما الذي يجب على المشتري الصناعي تضمينه في طلب عرض أسعار لماكينة قطع الأنابيب بالليزر؟

أ: أدرج الرسومات، ودرجات المواد، وسماكات الجدران، وأحجام المقاطع، وأطوال المخزون، وأوزان القطع، والحجم المستهدف، ومتطلبات التشغيل الآلي، ومعايير الوجهة، ومعايير القبول. اطلب من الموردين إعادة النموذج المقترح، والخيارات، وخطة اختبار العينات، والوثائق، والتدريب، والضمان، والشروط التجارية.
