Come scegliere una macchina per la pulizia laser: una guida all'acquisto in 7 fasi

Per scegliere una macchina per la pulizia laser, è necessario definire il substrato, il tipo di contaminazione, le condizioni superficiali accettabili, l'area di pulizia, la potenza richiesta e l'ambiente di produzione. Successivamente, confrontare le sorgenti a onda continua (CW) e pulsate su un campione rappresentativo, scegliere il formato di erogazione, valutare la sicurezza e l'aspirazione e inviare la stessa richiesta di offerta (RFQ) a ciascun fornitore. Infine, approvare la configurazione della macchina che ha prodotto il risultato del test accettabile.

Fase 1: Definire cosa deve rimuovere la macchina per la pulizia laser

La tua scheda dei requisiti controlla ogni confronto. Dovrebbe descrivere il componente effettivo e il risultato richiesto.

Identificare il substrato e la contaminazione

Indicare il tipo di substrato e le condizioni attuali della superficie. Identificare ruggine, ossido, vernice, rivestimento, olio, scolorimento da saldatura o residui misti. Aggiungere, se noti, la composizione chimica del rivestimento, lo spessore, il numero di strati e l'adesione. Includere foto in scala e contrassegnare le aree difficili da raggiungere come cavità, giunture, curve, rientranze e bordi.

Impostare le condizioni della superficie richieste

Descrivere l'operazione a valle e il relativo metodo di accettazione. Saldatura, rivestimento, incollaggio, ispezione e restauro possono richiedere diverse condizioni superficiali. I controlli appropriati possono includere criteri visivi, ispezione con ingrandimento, prove di tamponamento, misurazione del profilo superficiale, test di adesione, registrazioni di temperatura o ispezione dimensionale. Stabilire un limite misurabile per la variazione superficiale ammissibile.

Descrivere la geometria del componente e il volume di produzione.

Registrare dimensioni, area di pulizia, accesso, movimentazione, pezzi per turno, tempo di ciclo e variazione del lotto. Questi dati determinano il controllo del movimento richiesto.

Passaggio 2: Scegliere tra pulizia laser continua (CW) e laser pulsato.

La scelta della sorgente deve essere effettuata dopo un test applicativo. La sola potenza media non è sufficiente a descrivere la selettività del rivestimento, l'apporto termico, il tempo di ciclo o le condizioni finali della superficie.

Quando valutare una fonte di guerra cibernetica

Una sorgente a onda continua fornisce un fascio stabile ed è comunemente utilizzata per aree più ampie e per lavori incentrati sulla velocità di pulizia. Misurare la velocità di pulizia accettata, la temperatura del substrato, il numero di passaggi, le condizioni finali e i limiti dimensionali o metallurgici pertinenti.

Quando valutare una sorgente pulsata

Una sorgente pulsata eroga energia in impulsi discreti e fornisce controlli quali energia dell'impulso, larghezza dell'impulso e frequenza. È adatta per prove che coinvolgono la rimozione selettiva, il lavoro localizzato o limiti di superficie ben definiti. WISECUT elenca un macchina per la pulizia laser a impulsie la sua base di conoscenze identifica un pulitore a impulsi per una pulizia di precisione e un posizionamento accurato.

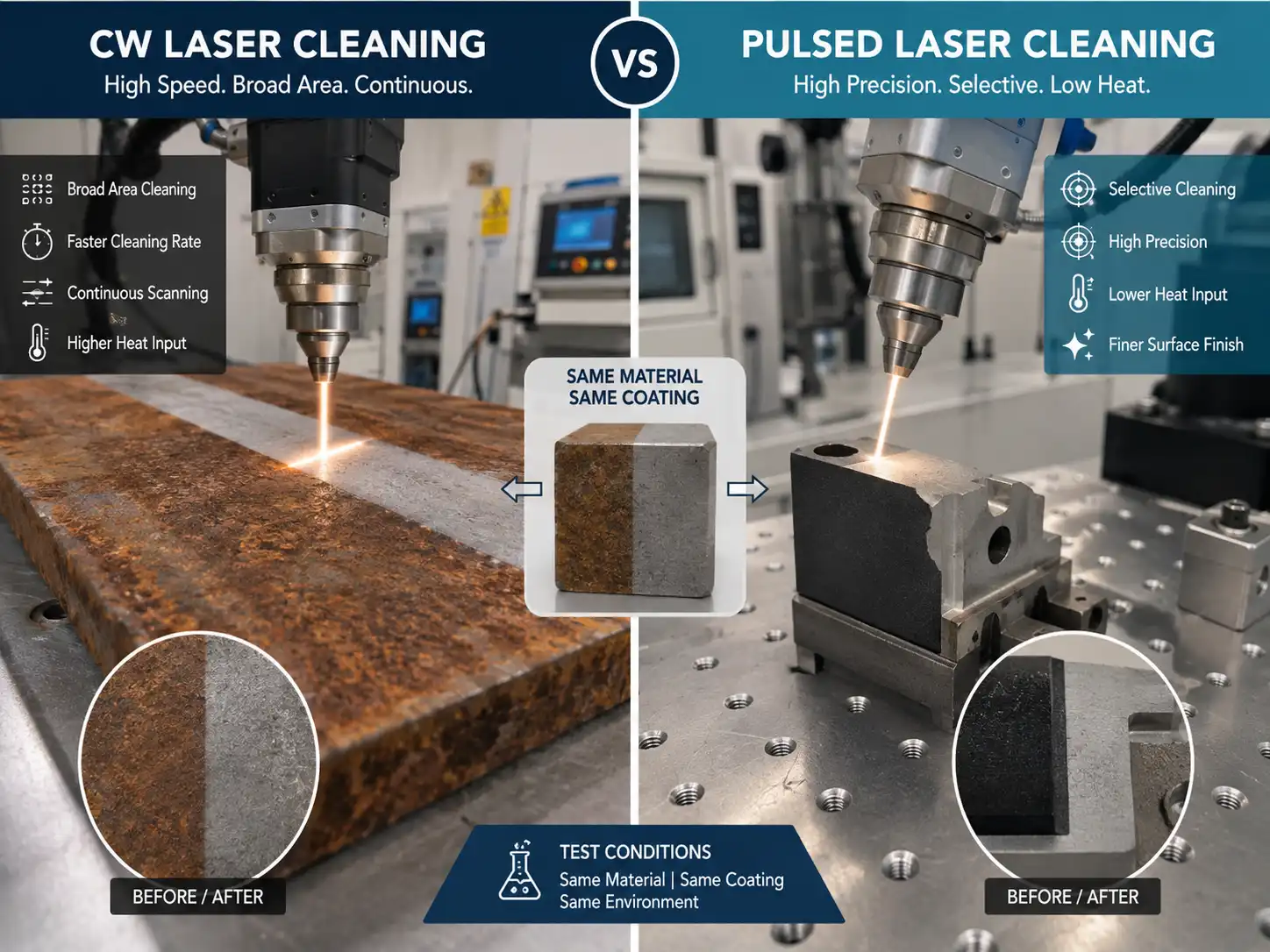

Come confrontare entrambe le fonti sullo stesso campione

Utilizzare campioni provenienti dallo stesso materiale e dallo stesso lotto di contaminazione. Applicare lo stesso metodo di accettazione e registrare tempo, passaggi, impostazioni, temperatura rilevante e risultati dell'ispezione.

Passaggio 3: Selezionare Consegna manuale, portatile o automatizzata

Il formato di consegna controlla l'accesso, il movimento, la ripetibilità, gli accessori e il carico di lavoro dell'operatore. La base di conoscenza di WISECUT identifica la pulizia manuale e automatica, mentre il suo sito web fornisce una categoria per macchine portatili per la pulizia laser.

Lavoro manuale e portatile

Le apparecchiature portatili sono adatte a diverse parti, lavori di riparazione e operatori mobili. Valutare il peso della testina, il percorso dei cavi, la distanza di lavoro, la portata, i comandi, il raffreddamento, il trasporto, il posizionamento dell'aspirazione e la coerenza del percorso.

Pulizia fissa, robotizzata e a nastro

L'automazione è adatta a percorsi ripetitivi, cicli controllati, dispositivi di fissaggio e movimentazione dei materiali. Consente di definire la posizione dei pezzi, l'inviluppo del movimento, i segnali, le protezioni, il monitoraggio, la gestione degli scarti e le interfacce di linea. Permette di riprodurre il percorso previsto durante la fase di collaudo.

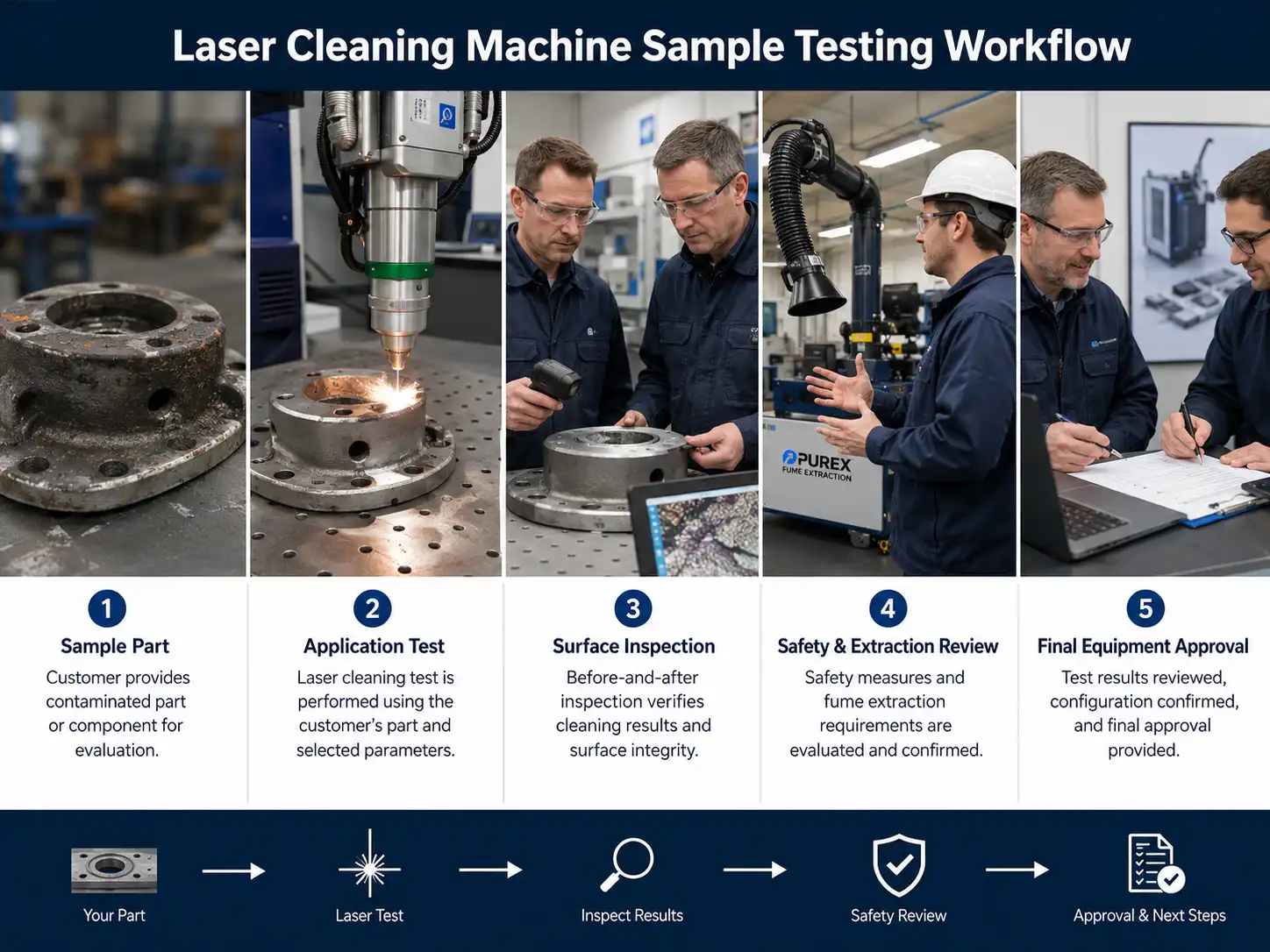

Fase 4: Dimensionare il processo tramite un test di esempio

Un test a campione collega le specifiche della macchina al risultato della produzione. Fornisce inoltre ad acquirente e fornitore un riferimento condiviso per l'accettazione.

Creare un campione di prova rappresentativo

Fornire un componente o un campione di produzione con il substrato, la contaminazione, lo spessore del rivestimento, la geometria e le zone critiche corretti. Indicare l'area, la produzione target, l'operazione a valle, la variazione superficiale ammissibile, l'ispezione e la normale variazione di produzione.

Impostazioni dei record, tempo di pulizia e risultati dell'ispezione

Registrare i dati relativi alla macchina, alla sorgente, alla testina, al raffreddamento, all'aspirazione, alla distanza di lavoro, al modello di scansione, alle impostazioni, al numero di passaggi, al tempo di pulizia e al risultato dell'ispezione. Utilizzare un'illuminazione e una scala uniformi per le fotografie. Conservare il campione approvato come riferimento per la produzione.

Approva una finestra di processo e una configurazione testata.

Una finestra di processo definisce le impostazioni e le condizioni che soddisfano i criteri di accettazione. Ripetere il test su una variazione rappresentativa e registrare l'intervallo consentito. Identificare ogni differenza tra la macchina di prova e l'unità di riferimento.

Fase 5: Esaminare i requisiti di sicurezza, estrazione e del sito.

I dispositivi di sicurezza devono essere inclusi nella progettazione della macchina e dell'impianto. Prima dell'approvazione commerciale, è necessario valutare le protezioni, i sistemi di aspirazione, le utenze e la formazione del personale.

Richiedi il fascicolo sulla sicurezza della macchina

Richiedere la classificazione del laser, le informazioni sui rischi, i manuali, i disegni, i dispositivi di sicurezza, la logica di interblocco, le linee guida per i dispositivi di protezione individuale, le istruzioni di manutenzione e le dichiarazioni applicabili. La valutazione del sito dovrebbe definire l'accesso controllato, le barriere o le recinzioni, gli avvisi, le emergenze e le procedure.

Definizione di estrazione del pennacchio e gestione dei residui

La pulizia laser può rimuovere le particelle aerodisperse da contaminanti, rivestimenti, oli e substrati. Identificare i materiali, posizionare l'aspirazione in prossimità del processo e selezionare la filtrazione più adatta tramite un'attenta valutazione. Considerare il rischio di incendio, le particelle incandescenti, la manutenzione dei filtri, i residui raccolti e le normative locali per lo smaltimento.

Verifica i servizi, la disposizione e la conformità alle normative locali.

Verificare l'alimentazione elettrica, il raffreddamento, la ventilazione, la superficie disponibile, l'accessibilità, i limiti ambientali, il percorso dei cavi, la movimentazione dei materiali e lo scarico dei fumi. Mappare l'installazione in base ai requisiti del paese di destinazione in materia di sicurezza sul lavoro, elettrica, ambientale e laser.

Fase 6: Confrontare il costo totale e il supporto del fornitore

Confrontare l'intero ambito di produzione e il costo per parte o area accettata.

Confrontare l'output accettato e gli input operativi.

Utilizzare i dati di esempio per stimare la produzione accettata per turno. Includere tempi di allestimento, riposizionamento, ispezione, manutenzione dell'aspirazione, utenze, filtri di consumo, manutenzione programmata e rilavorazione. Applicare lo stesso periodo di calcolo e le stesse ipotesi di produzione a ogni opzione.

Allineare la formazione, la messa in servizio, la garanzia e l'ambito di assistenza.

Registra l'installazione, la messa in servizio, la formazione degli operatori e della manutenzione, la documentazione fornita, il processo di supporto, la garanzia, le esclusioni, i pezzi di ricambio, l'accesso al software e le condizioni di aggiornamento. Le attuali condizioni di WISECUT richiedono un preventivo formale.

Crea una richiesta di offerta equivalente

Emettere un'unica richiesta di offerta (RFQ) che comprenda la sorgente, la testa, i controlli, il raffreddamento, i cavi, l'interfaccia di aspirazione, l'automazione, gli accessori, le protezioni, la documentazione, la formazione, la messa in servizio, i pezzi di ricambio, la spedizione, le condizioni commerciali, la garanzia e l'assistenza. La suddivisione in voci separate facilita la verifica di ciascuna proposta con la configurazione testata.

Passaggio 7: approvare la macchina corrispondente al test

L'approvazione dell'acquisto dovrebbe vincolare la domanda, la documentazione di prova, il preventivo e il piano di accettazione a un'unica configurazione.

Riconciliare il verbale di prova e il preventivo finale

Verificare il modello della fonte, la testina di pulizia, i comandi, il raffreddamento, i cavi, l'aspirazione, gli accessori, il software e le funzioni di sicurezza. Chiedere al fornitore di spiegare eventuali sostituzioni e ripetere i test pertinenti qualora una modifica possa influenzare il risultato.

Documentare le modifiche alla configurazione prima dell'acquisto

Utilizzare un registro scritto delle modifiche per componenti, impostazioni, interfacce, utility, documenti, ambito di fornitura o termini commerciali. Assegnare la responsabilità dell'approvazione all'acquirente e al fornitore. Questo registro protegge la baseline di accettazione.

Confermare i registri di accettazione, consegna e formazione

Definire i controlli di accettazione in fabbrica o in loco, i campioni richiesti, i metodi di misurazione, la documentazione, i partecipanti e il processo di correzione. Elencare imballaggio, spedizione, installazione, formazione, manuali, backup, certificati e documenti di consegna nei documenti di acquisto.

Conclusione: Come scegliere una macchina per la pulizia laser basandosi sui risultati dei test.

La selezione della macchina inizia con una richiesta scritta e si conclude con un preventivo vincolato a prove di collaudo accettate. Questa sequenza collega il tipo di fornitore, il formato di consegna, i controlli di sicurezza, la produzione, l'assistenza e il costo allo stesso componente e allo stesso standard di accettazione.

WISECUT elenca la famiglia di dispositivi portatili WT-C1000/C1500/C2000 e un percorso di prodotto a impulsi. Per avviare una revisione tecnica, invia a WISCUT la tua applicazione di pulizia con Il substrato, la contaminazione, lo spessore del rivestimento, l'area, la geometria, la produzione richiesta, la variazione di superficie consentita, il metodo di ispezione, il formato di produzione, le utenze, la destinazione e i documenti richiesti. Confermare l'ambito del test, il modello, il fascicolo di sicurezza, la formazione, la garanzia, i tempi di consegna e le condizioni commerciali nella proposta restituita.

Domande frequenti

D1: Qual è il primo fattore da considerare nella scelta di una macchina per la pulizia laser?

Una: Iniziate considerando il substrato, la contaminazione e le condizioni superficiali accettabili. Aggiungete la geometria, l'area, la potenza di uscita desiderata, il processo a valle e il metodo di ispezione prima di confrontare il tipo di sorgente o la potenza.

D2: È meglio scegliere una macchina per la pulizia laser a impulsi o a onda continua?

Una: La scelta deve avvenire tramite un confronto controllato di campioni. Vengono misurati il ​​tasso di pulizia accettato, l'apporto di calore (ove pertinente), il numero di passaggi, le impostazioni e le condizioni finali della superficie, secondo gli stessi criteri di accettazione.

Q3: Di quanta potenza laser hai bisogno per la pulizia?

Una: La potenza richiesta dipende dalla coppia di materiali, dall'area, dal rivestimento o dalla corrosione, dal processo di scansione, dal risultato accettato e dall'obiettivo di output. Chiedete al fornitore di definire una finestra di processo su un campione rappresentativo e di identificare l'esatta sorgente testata.

Q4: Cosa dovrebbe includere un test di prova su un campione di una macchina per la pulizia laser?

Una: Includere il substrato di produzione, la contaminazione rappresentativa, la geometria complessa, l'area richiesta, la produzione target, il limite di variazione della superficie e il metodo di ispezione. Il rapporto deve riportare la configurazione completa della macchina, le impostazioni di processo, i tempi, i passaggi e i risultati.

Q5: Quali documenti è necessario richiedere prima di acquistare una macchina per la pulizia laser?

Una: Richiedere il preventivo, l'elenco delle configurazioni, il rapporto di prova, i manuali, i disegni, il fascicolo di sicurezza, le dichiarazioni applicabili, l'ambito di formazione e messa in servizio, la garanzia, il processo di assistenza, l'elenco dei pezzi di ricambio, il piano di consegna e la procedura di collaudo.
