Come migliorare la precisione di piegatura con le presse piegatrici CNC

La precisione della piegatura è spesso l'aspetto cruciale che determina il successo o il fallimento di un componente in lamiera. Una piega a 90° che risulta essere a 89,3° può sembrare quasi perfetta, ma può causare spazi vuoti durante la saldatura, un assemblaggio impreciso della scatola o la necessità di correzioni manuali aggiuntive. Per pannelli di armadi, custodie elettriche, coperture in acciaio inossidabile e protezioni per macchinari, anche i piccoli errori si accumulano rapidamente. Presse piegatrici CNC Può fornire risultati stabili, ma la macchina da sola non risolve tutti i problemi. Sono comunque necessari una configurazione corretta, utensili puliti, dati sui materiali precisi e controlli costanti durante la produzione.

Perché la precisione nella piegatura è importante?

Quando si piega la lamiera, la precisione non si limita all'angolo finale. È fondamentale considerare anche la lunghezza della flangia, la posizione della linea di piegatura, la dimensione di ripetizione e la coerenza dell'angolo da sinistra a destra. Se questi dettagli non sono precisi, il processo successivo diventa più difficile. La saldatura richiede più tempo. Gli addetti all'assemblaggio potrebbero dover forzare i pezzi per inserirli correttamente. A volte è necessario rilavorare un intero lotto, cosa che nessuno desidera di venerdì pomeriggio.

Angolo, dimensione e ripetizione delle piegature

La precisione dell'angolo della pressa piegatrice influisce sulla qualità dell'accoppiamento tra due pezzi dopo la piegatura. La precisione dimensionale dipende fortemente dalla precisione del posizionamento del registro posteriore. Per la piegatura di lamiere lunghe, è inoltre necessario che la parte centrale e le estremità si pieghino nella stessa direzione. Se la parte centrale è aperta mentre le estremità sono strette, la causa potrebbe essere la flessione del pistone e del piano di lavoro. Questo problema si verifica frequentemente con pezzi lunghi, soprattutto quando la lunghezza di piegatura supera i 2 metri.

Quali sono le cause degli errori di piegatura?

La maggior parte degli errori di piegatura deriva da poche cause ben precise. La macchina può flettersi sotto l'effetto della forza. Il materiale può tornare alla sua posizione originale dopo il sollevamento del pistone. Il punzone e la matrice possono essere usurati. Il registro posteriore può spostarsi leggermente dopo ripetuti impatti. Nessuno di questi problemi è inizialmente evidente. Ma dopo 50 o 100 pezzi, l'errore diventa facilmente individuabile.

Deflessione e bombatura

Durante la piegatura, il pistone e il piano possono flettersi leggermente sotto pressione. Ciò fa sì che l'angolo centrale sia diverso dalle estremità. La compensazione della bombatura aiuta a correggere questo problema sollevando il centro del piano per bilanciare la forza. freno stampa CNC idraulicoIl controllo regolare della sincronizzazione tra Y1 e Y2, della profondità del pistone e della risposta idraulica è importante per garantire la stabilità e la precisione della pressa piegatrice idraulica.

Ritorno elastico e cambiamento di materiale

Il ritorno elastico del materiale si verifica quando il metallo cerca di tornare alla sua forma originale dopo essere stato piegato. Acciaio al carbonio, acciaio inossidabile e alluminio non ritornano alla forma originale allo stesso modo. Anche due lamiere dello stesso tipo possono comportarsi in modo diverso se provengono da lotti diversi. Per un migliore controllo del ritorno elastico della pressa piegatrice, è necessario registrare il tipo di materiale, lo spessore, il numero di lotto, la direzione delle fibre e l'angolo di piegatura ottenuto dopo la prima prova.

Deriva degli utensili e del registro posteriore

L'usura degli utensili è facile da non notare. Una punta del punzone con una piccola area piatta può modificare l'angolo di piegatura. Anche una sede della matrice sporca può spostare la linea di piegatura. Pulire il punzone, la matrice e i portautensili prima dell'impostazione. Quindi verificare l'allineamento del punzone e della matrice. La deriva del registro posteriore è un altro problema nascosto. Se il dito del registro posteriore si sposta, l'angolo potrebbe sembrare corretto, ma la dimensione della flangia sarà errata.

Come si può migliorare la precisione della configurazione della macchina?

Una buona impostazione consente di risparmiare tempo in seguito. Prima di procedere alla piegatura in serie, l'operatore deve controllare contemporaneamente la macchina, gli utensili, il programma e il materiale. Non limitarsi a modificare l'asse Y solo quando l'angolo è errato. Questo potrebbe correggere un problema in un punto e crearne uno nuovo alle estremità.

Calibrare il pistone e il registro posteriore

Innanzitutto, controlla la sincronizzazione di Y1 e Y2. Quindi, se la tua macchina ne è dotata, verifica gli assi di registro posteriore X, R e Z. Un semplice pezzo di prova può rivelare molti problemi. Piega un pezzo di scarto a tutta lunghezza, quindi misura gli angoli a sinistra, al centro e a destra. Se i valori differiscono, regola la compensazione della bombatura prima di modificare qualsiasi parametro di piegatura.

Verifica dell'utensile e del corretto posizionamento dello stampo

Se l'angolo continua a variare, riposizionare la matrice. Allentare il morsetto, pulire il supporto, riposizionare la matrice e serrarla uniformemente. Utilizzare uno spessimetro se la lavorazione richiede un'elevata precisione. Per i pezzi corti, evitare di piegare solo al centro della macchina per tutto il giorno. Questo usura più rapidamente una zona. Quando possibile, spostare la posizione dell'utensile. È una piccola abitudine, ma chi lavora in officina sa che è utile.

In che modo i sistemi CNC possono essere d'aiuto?

Sistemi CNC Migliora la precisione della piegatura CNC utilizzando parametri memorizzati e movimenti ripetibili. Tuttavia, i dati devono essere corretti. Dati errati sugli utensili o spessori del materiale non corretti produrranno comunque risultati scadenti, anche su una macchina di alta qualità.

Utilizzare dati corretti e correzione angolare

Inserisci l'apertura della matrice a V corretta, il raggio del punzone, lo spessore del materiale e il metodo di piegatura. Dopo la prima piegatura, misura l'angolo reale e inserisci la correzione dell'angolo di piegatura nel controller. Salva le impostazioni utili per gli ordini successivi. Se produci scatole elettriche ogni mese, salvare un programma testato può farti risparmiare molte piegature di prova in seguito.

Scegli l'attrezzatura più adatta al tuo lavoro

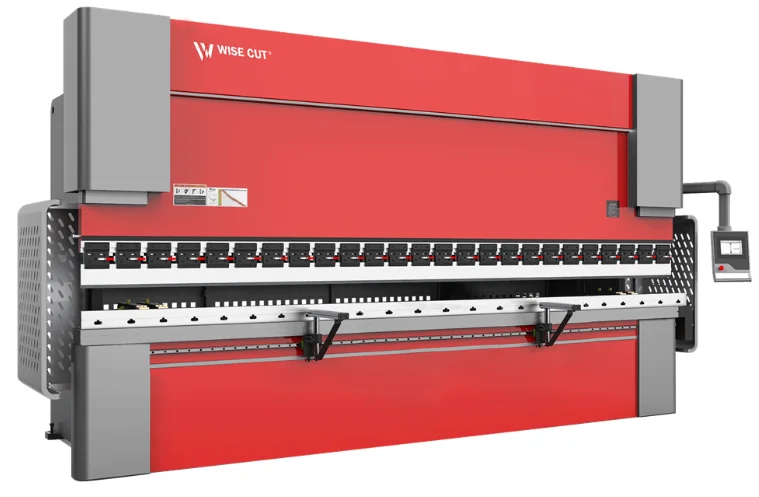

WiseCut fornisce attrezzature per la lavorazione dei metalli, tra cui macchine per il taglio laser a fibra, presse piegatrici CNC, saldatrici laser, macchine per la pulizia laser, piegatrici elettriche e soluzioni per linee di produzione automatizzate. La sua categoria di presse piegatrici/piegatrici CNC comprende presse piegatrici CNC idrauliche, centri di piegatura CNC e cesoie CNC. Per la piegatura quotidiana della lamiera, una pressa piegatrice CNC idraulica è adatta a molte officine che necessitano di forza, piegatura ripetuta e funzionamento semplice. Per pannelli ad alto volume, parti di mobili o forme di scatole ripetute, una Centro macchina piegatura CNC Può ridurre la movimentazione manuale e mantenere più stabile la produzione di piegatura in serie.

Cosa bisogna controllare prima di ogni lotto?

La precisione non è un'impostazione da impostare una sola volta, ma una routine quotidiana. Una macchina pulita, un set di utensili controllato e un primo pezzo misurato possono prevenire molti sprechi. Se le dimensioni della lamiera non sono corrette prima della piegatura, anche il pezzo finale ne risentirà. In alcune linee di produzione, una cesoia a controllo numerico (CNC) può contribuire a preparare lamiere più pulite prima della piegatura.

Lista di controllo giornaliera per le flessioni

Prima della produzione, pulire il piano di lavoro, il punzone, la matrice e i registri posteriori. Verificare il programma, lo spessore del materiale, il numero dell'utensile e la sequenza di piegatura. Durante la produzione, misurare il primo pezzo e poi controllare ogni pochi pezzi, soprattutto in caso di piegature lunghe. Al termine della produzione, registrare i valori di ritorno elastico, eventuali problemi con gli utensili e qualsiasi deriva angolare. Queste annotazioni renderanno il lotto successivo più veloce e meno stressante.

Sul suo sito web ufficiale, WiseCut offre anche servizi personalizzati, formazione, assistenza tecnica da remoto, supporto per i pezzi di ricambio e un sistema di assistenza globale. Per gli acquirenti, questo è importante perché la precisione della piegatura è legata alla configurazione, alla formazione e alla manutenzione a lungo termine della macchina, non solo all'etichetta.

Domande frequenti

D1: Perché una pressa piegatrice CNC produce ancora errori di angolazione?
A: Gli errori di angolazione possono derivare dal ritorno elastico, dall'usura degli utensili, da impostazioni errate dell'asse Y, da una compensazione della bombatura inadeguata o dalla deriva del registro posteriore.

D2: Come si può ridurre il ritorno elastico durante la flessione?
A: Testare ogni nuovo lotto di materiale, registrare l'angolo reale e utilizzare le impostazioni di controllo del ritorno elastico della pressa piegatrice nel sistema CNC.

D3: Qual è il ruolo della compensazione della corona?
A: La compensazione della bombatura riduce la flessione del pistone e del piano di lavoro, in modo che i pezzi lunghi si pieghino in modo più uniforme da sinistra a destra.

D4: Quando è opportuno scegliere una pressa piegatrice CNC idraulica?
A: Scegli una pressa piegatrice CNC idraulica quando hai bisogno di una forza di piegatura elevata, un controllo ripetibile e una piegatura della lamiera affidabile per l'uso quotidiano.

D5: Un centro di piegatura CNC è adatto alla produzione di grandi volumi?
A: Sì. Un centro di piegatura CNC è adatto alla produzione ripetuta di pannelli, componenti scatolari e piegature in serie, riducendo al minimo la manipolazione manuale.
